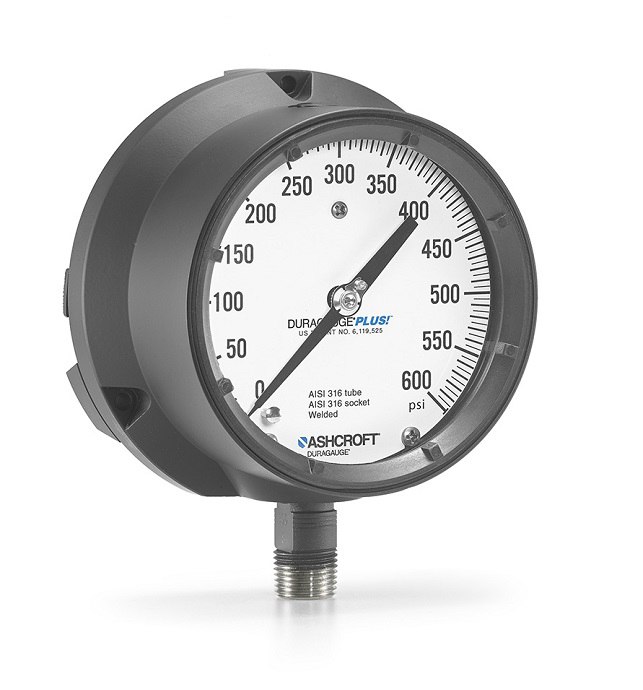

1379 Duragauge? 安全型彈簧管壓力表
Ashcroft? 1379 Duragauge? 是一款高性能的4.5” ASME標準流程壓力表，表盤尺寸從4.5” 到8.5”，配置堅固的前擋板安全結構。
主要特征：
堅固的前擋板安全結構 Teflon?涂層400 不銹鋼耐磨損機芯 多種波登管材質, 過程連接尺寸以及壓力量程的選擇 PLUS!? 干式耐震(可選)，可抗振動和脈動
行業應用：
煉化 化工石化 海上石油平臺 天然氣輸送和LNG 水處理行業 制漿造紙行業 采礦冶金行業 渦輪機和壓縮機 高壓清洗和高壓水刀
- 規格詳述
- 證書及批準
- 產品樣本&
安裝維修說明 - 圖紙&產品
技術信息
-
精度:
±0.5% 滿量程 (ASME B40.100, Grade 2A)表盤尺寸:
4.5", 6 ", 8.5"過程連接尺寸:
1?4 NPT 外螺紋, 1?2 NPT 內螺紋, 9?16-18 UNF-2B (高壓連接)壓力量程:
真空，聯程, 15至100,000 psi阻尼：
干表, 充液和PLUS!™可選過程連接位置：
徑向，軸向外殼：
堅固的前部安全型表殼設計表玻璃：
普通玻璃，防碎玻璃、丙烯酸(可選) -
-
UKCA
-
CE
-
CRN
-
-
圖紙：
-
Drawing Duragauge 45 1379 04L.pdf 下載
-
Drawing Duragauge 45 1379 02B.pdf 下載
-
Drawing Duragauge 45 1379 04B.pdf 下載
-
Drawing Duragauge 60 1379 02L.pdf 下載
-
Drawing Duragauge 60 1379 04L.pdf 下載
-
Drawing Duragauge 85 1379 04B.pdf 下載
-
Drawing Duragauge 85 1379 02L.pdf 下載
-
Drawing Duragauge 85 1379 02L XBF.pdf 下載
-
Drawing Duragauge 60 1379 09L HP.pdf 下載
-
Drawing Duragauge 85 1379 04B XBF.pdf 下載
-
Drawing Duragauge 85 1379 04L.pdf 下載
-
Drawing Duragauge 85 1379 04L XBF.pdf 下載
-
Drawing Duragauge 60 1379 09B HP.pdf 下載
-
Product Information Page Bourdon Rupture Proof Overpressure ASH-42C.pdf 下載
-
Product Information Page Duragauge Bourdon Tubing DU-PI-25A.pdf 下載
-
Product Information Page Ammonia Application ASH-PI-52.pdf 下載
-
Product Information Page 316SS Bourdon Tube Hysteresis Error DU-PI-48B.pdf 下載
-
Product Information Page 02 High Pressur Tubing Connection DU-PI-24A.pdf 下載
-
Product Information Page Duragauge Underwater Applications DU-PI-19A.pdf 下載
-
Product Information Page Duragauge Dials DU-PI-42.pdf 下載
-
Product Information Page Duragauge Movement Repair DU-PI-61C.pdf 下載
-
Product Information Page Duragauge Safety Results on Solid Front Gauge DU-PI-32.pdf 下載
-
Product Information Page Gauge Low Temperature and Cryogenic Instrument ASH-PI-21D.pdf 下載
-
Product Information Page Gauge Pointer Adjustment LF-PI-11.pdf 下載
-
Product Information Page Gauge Storage and Shelf Life ASH-PI-59.pdf 下載
-
Product Information Page Gauges and Diaphragm Seals for Hydrogen Service DU-PI-46.pdf 下載
-
Product Information Page Gauge Safety ASH-PI-36.pdf 下載
-
Product Information Page Gauge Throttle Screw Selection ASH-PI-7A.pdf 下載
-
Product Information Page High-Low Temperature for Non Corrosive Applications ASH-PI-57.pdf 下載
-
Product Information Page Magnetism of Nickel Copper Alloy DU-PI-64.pdf 下載
-
Product Information Page Pressure Equipment Directive(PED) ASH-PI-56.pdf 下載
-
PRB1B6~1.PDF 下載
-
Product Information Page High Pressure Connection ASH-PI-61A.pdf 下載
-
Product Information Page Receiver Gauge and False Reading Gauge Dial ASH-PI-45.pdf 下載
-
Product Information Page Range Tables.pdf 下載
-
Product Information Page Use of Steel Bourdon Tubes in Duragauges DU-PI-68.pdf 下載
-
Product Information Page Stress Corrosion Cracking Resistance of K500 Monel vs Monel 400 in Hydrofluoric Acid DU-PI-73.pdf 下載
-
Product Information Page Welding an Instrument to a Diaphragm Seal ASH-PI-62.pdf 下載
-
Product Information Page Artwork Submittal Requirements for Custom Dials ASH-PI-63.pdf 下載
-
