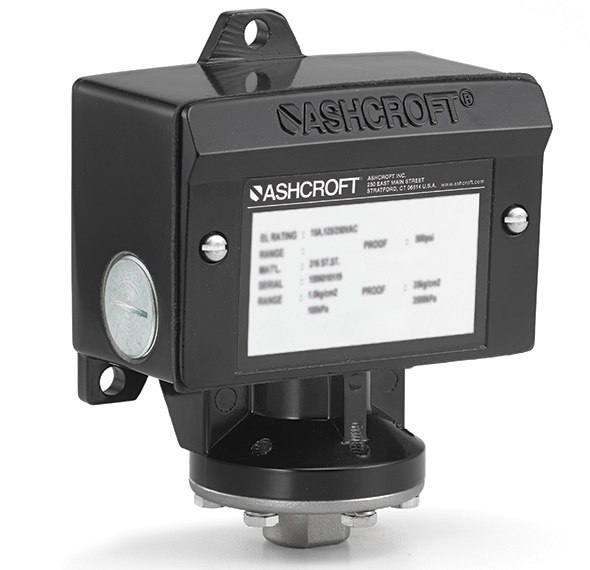

B系列 NEMA 4X 壓力開關
Ashcroft? B4壓力開關可廣泛滿足工業和OEM應用要求，適用于壓力控制，停車和報警系統等，產品具有可靠性、長壽命等卓越性能，符合NACE和消防應用要求。
主要特征：
可調設定值范圍15%-100% 固定或有限可調死區 多種開關元件接液材質可選 內部帶設定點鎖緊螺釘 FM, UL, CE, CRN 和 3A 認證 SIL 3 認證
行業應用：
精煉廠 化工和石化 海上石油鉆井平臺 制漿和造紙行業 電廠 煉鋼廠 水處理行業 泵,壓縮機和渦輪機 鍋爐和燃燒器 脫脂劑和蒸發器 恢復系統 反滲透系統和過濾器 食品加工 地面支援設備 液壓和潤滑系統 空調和供暖設備 船舶設備 OEM專用設備
- 規格詳述
- 證書及批準
- 產品樣本&
安裝維修說明 - 圖紙&產品
技術信息
-
設定點：
單設定點——工廠設定或現場可調設定點重復性(精度)：
±1% 滿量程(從70°F(典型值)下的初始設定值開始，每50°F的額外設定值偏移1%的范圍)執行元件：
丁腈橡膠、特氟龍、氟橡膠、316L不銹鋼或蒙乃爾死區：
固定，有限可調防護等級：
NEMA 4X / IP66外殼材質：
環氧涂層鋁過程接口：
? NPT 內螺紋 (標配)
? NPT 外螺紋, ? NPT 內螺紋 & ? NPT 外螺紋 combo (可選)壓力量程：
真空至3,000 psi電氣終端：
? NPT Female, M20 X 1.5 (可選)環境溫度范圍：
–20°F 至 150°F (–28°C 至 65°C)過程溫度：
0°F 至 150°F (丁腈橡膠或特氟龍膜片)
0°F 至 300°F (不銹鋼或蒙乃爾膜片)
20°F 至 300°F (氟橡膠膜片) -
-
CE
-
CRN
-
CSA
-
FM
-
SIL3
-
UL
-
-
產品樣本： 安裝維修說明：
-
圖紙：
-
Drawing-b-series-070a4555-1a.pdf 下載
-
Drawing-a-series-switch-70a4018-1a.pdf 下載
-
Drawing-b-series-switch-70a4006-1b.pdf 下載
-
Drawing-b-series-switch-70a4009-1b.pdf 下載
-
Drawing-b-series-switch-70a4010-1b.pdf 下載
-
Drawing-b-sereis-switch70a4004-1b.pdf 下載
-
Drawing-B-series-switch-070a4140-1a.pdf 下載
-
Drawing-b-series-switch-70a4003-1c.pdf 下載
-
Drawing-b-series-switch-70a4005-1b.pdf 下載
-
Drawing-b-series-switch-70a4044-1a.pdf 下載
-
Drawing-b-series-switch-70a4023-1a.pdf 下載
-
PI-page-high-static-press-diff-optionxhs-sw-pi-57.pdf 下載
-
PI-page-dual-diaphragm-press-xg7-sw-pi-56.pdf 下載
-
PI-page-medium-press-switch-sw-pi-28.pdf 下載
-
PI-page-intrinsic-safety-switches-sw-pi-66.pdf 下載
-
PI-page-dual-seal-rating-xd2-sw-pi-76.pdf 下載
-
PI-page-products-sizes-weights-ash-pi-64e.pdf 下載
-
PI-page-sealed-conduit-connection-sw-pi-54.pdf 下載
-
PI-page-eight-steps-sw-pi-70a.pdf 下載
-
PI-page-press-temp-switch-sw-pi-43.pdf 下載
-
PI-page-serial-number-date-code-id-sw-pi-79.pdf 下載
-
PI-page-press-temp-diff-switch-guidlines-sw-pi-62.pdf 下載
-
PI-page-switch-diaphragm-seal-w-pi-30.pdf 下載
-
PIP-nace-ash-pi-60d-page.pdf 下載
-
PI-page-sw-sanitary-switches-pi-55.pdf 下載
-
PI-page-xg3-belleville-sw-pi-58.pdf 下載
-
